橋梁高墩液壓輥模施工技術
2021.08.12
來源：工程技術部
作者：宋亞明

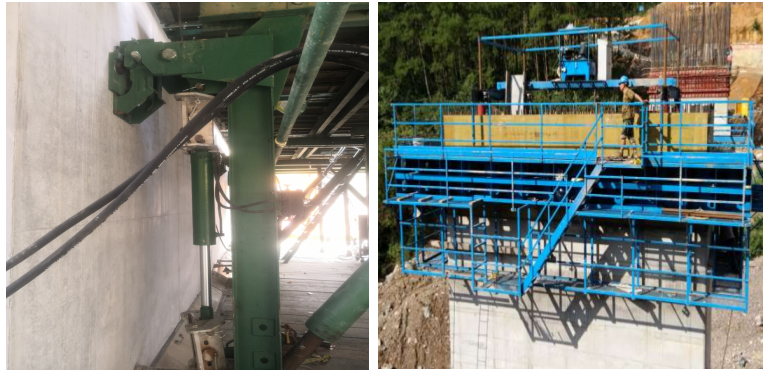

液壓輥模主要由五大系統組成：鋼結構系統、電器控制系統、液壓系統、PVC高分子樹脂板、安全防護系統等。其工藝原理為：墩身四角預埋四根鋼管立柱，用做輥模系統的支撐，液壓系統安裝在四根鋼管立柱上并用型鋼連接閉合，外框架吊掛在型鋼上，內襯模安裝在外框架內側；通過液壓系統將外框架整體沿鋼管柱提升，提升過程是外框架通過滾軸沿內襯模輥動提升，內襯模附著在混凝土表面不動，在提升到一定高度后，翻升內襯模，周而復始的連續上升，實現墩柱的連續、快速施工。
